氣動高平臺鑄鋼球閥

產品中心 > 氣動球閥 > 氣動高平臺鑄鋼球閥

1

氣動高平臺鑄鋼球閥

公稱通徑：DN15~200mm
公稱壓力：16、25、40bar
連接形式：法蘭式
適用溫度：-20~80℃
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）

聯系購買

分享到：

產品詳細

氣動高平臺球閥特點

防爆、開關、定位器

響應迅速、流通性好、品質優良、啟閉力矩小、壽命長

球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便

雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的懸濁液及粘性介質

技術規范
設計依據		GB標準
設計標準		GB/12237
結構長度	法蘭鏈接	GB/12221
連接法蘭尺寸		GB/9113、JB/T79
實驗和檢驗		GB/T13927、JB/T9092

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑	DN15-200mm
連接方式	法蘭
氣缸配置	AT系列、GT系列及進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力	16、25、40bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8bar、單作用：5~8bar
介質溫度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

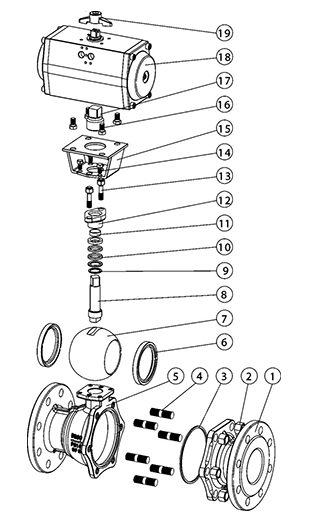

主要零件材質表
序號	零件名稱	材質			序號	零件名稱	材質
序號	零件名稱	C	P4	P6	序號	零件名稱	C	P4	P6
1	右閥體	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	11	襯套	PTFE.復合軸承
2	螺母	35	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	12	壓蓋	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片	PTFE.石墨金屬復合墊			13	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
4	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti	14	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
5	閥體	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	15	連接支架	1Gr18Ni9Ti	1Gr18Ni9Ti	1Gr18Ni9Ti
6	閥座	PTFE.尼龍.對位聚苯.金屬硬密封			16	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
7	球體	1Gr18Ni9Ti	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	17	連接套	35	1Gr18Ni9Ti	1Gr18Ni9Ti
8	閥桿	1Gr13	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	18	氣動裝置	擠壓鋁合金
9	墊片	1Gr18Ni9Ti	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	19	位置指示器	塑料	塑料	塑料
10	填料	PTFE.柔性石墨

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

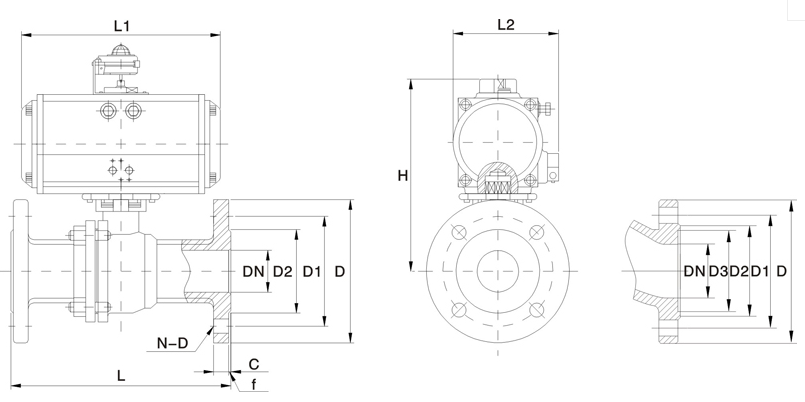

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	外形尺寸				連接尺寸						執行器型號
公稱通徑 [DN]	L	L1	L2	H	D	D1	D2	C	f	N-D	執行器型號
15	130	141/159	71/83	204/235	95	65	45	14	2	4-14	ATD50/ATE63
20	140	141/159	71/83	209/240	105	75	55	16	2	4-14	ATD50/ATE63
25	150	159/211	83/95	214/256	115	85	65	16	2	4-14	ATD63/ATE75
32	165	159/248	83/107	257/277	135	100	78	18	2	4-18	ATD63/ATE88
40	180	211/248	95/107	274/292	145	110	85	18	3	4-18	ATD75/ATE88
50	200	248/269	107/123	290/300	160	125	100	20	3	4-18	ATD88/ATE100
65	220	248/315	107/141	310/335	180	145	120	20	3	4-18	ATD88/ATE115
80	250	269/345	123/152	346/368	195	160	135	20	3	8-18	ATD100/ATE125
100	280	345/409	152/172	378/410	215	180	155	22	3	8-18	ATD125/ATE145
125	320	409/550	172/215	425/450	245	210	185	22	3	8-18	ATD145/ATE190
150	360	550/600	215/240	468/531	280	240	210	24	3	8-22	ATD190/ATE210
200	400	600/633	240/262	583/618	335	295	265	24	3	12-22	ATD210/ATE240

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

主要外形尺寸-PN25（25bar）
公稱通徑 [DN]	外形尺寸				連接尺寸						執行器型號
公稱通徑 [DN]	L	L1	L2	H	D	D1	D2	C	f	N-D	執行器型號
15	130	141/159	71/83	204/235	95	65	46	14	2	4-14	ATD50/ATE63
20	140	141/159	71/83	209/240	105	75	56	16	2	4-14	ATD50/ATE63
25	150	159/211	83/95	257/265	115	85	65	16	2	4-14	ATD63/ATE75
32	165	211/248	95/107	269/287	140	100	76	18	3	4-18	ATD75/ATE88
40	180	248/269	95/107	282/292	150	110	84	18	3	4-18	ATD75/ATE88
50	200	248/345	107/123	290/325	165	125	99	20	3	4-18	ATD88/ATE100
65	220	269/345	107/152	310/357	185	145	118	22	3	8-18	ATD88/ATE125
80	250	345/409	152/172	346/368	200	160	132	24	3	8-18	ATD125/ATE145
100	280	345/438	152/187	418/443	235	190	156	24	3	8-22	ATD125/ATE160
125	320	438/550	187/215	460/503	270	220	184	26	3	8-26	ATD160/ATE190
150	360	550/600	215/240	518/563	300	250	211	28	3	8-26	ATD190/ATE210
200	400	633/730	262/330	583/618	360	310	274	30	3	12-26	ATD240/ATE270

主要外形尺寸-PN40（40bar）
公稱通徑 [DN]	外形尺寸 a				連接尺寸							執行器型號
公稱通徑 [DN]	L	L1	L2	H	D	D1	D2	D3	C	F	N-D	執行器型號
15	130	141/159	71/83	204/235	95	65	46	40x4	14	2	4-14	ATD50/ATE63
20	140	159/211	83/95	240/252	105	75	56	51x4	16	2	4-14	ATD63/ATE75
25	150	211/248	95/107	257/265	115	85	65	58x4	16	2	4-14	ATD75/ATE88
32	180	211/248	95/107	269/287	140	100	76	66X4	18	3	4-18	ATD75/ATE88
40	200	248/269	107/123	282/292	150	100	84	76X4	18	3	4-18	ATD88/ATE100
50	220	248/315	107/141	300/325	165	125	99	88X4	20	3	4-18	ATD88/ATE115
65	250	269/345	123/152	335/357	185	145	118	110X4	22	3	8-18	ATD100/ATE125
80	280	345/409	152/172	368/400	200	160	132	121X4	24	3	8-18	ATD125/ATE145
100	320	409/438	172/187	418/506	235	190	156	150X4.5	24	3	8-22	ATD145/ATE160
125	400	550/600	215/240	445/548	270	220	184	176X4.5	26	3	8-26	ATD190/ATE210
150	400	600/633	215/262	563/598	300	250	211	204X4.5	28	3	8-26	ATD210/ATE240
200	502	730	330	636/666	375	320	284	260X4.5	34	3	12-30	ATD270

附件選型
電磁閥	雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑
限位開關	遠程反饋開關信號
手操機構	可實現手動開、關閥門
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
