氣動衛生級三通球閥

公稱通徑： DN15~DN100
公稱壓力： PN1.6MPA
適用溫度： -30℃~400℃
主要材質： 304、304L、316、316L不銹鋼等

分享到：

產品詳細

一、氣動衛生級三通球閥產品概述

氣動衛生級球閥皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理。閥體采用不銹鋼精制而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生且容易清洗。兩端為卡箍連接方便拆卸、清洗、維修。廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

二、氣動衛生級三通球閥產品特點

1、孔徑大小與管道一致，不產生沉淀物。

2、流道內壁240Grit拋光，保證流道暢通無阻。

3、采用全包的PTFE密封沒有死角，易清洗。

三、氣動衛生級三通球閥執行標準

氣動執行器連接尺寸符合ISO5211標準

公稱通徑：15~50mm

公稱壓力：PN1.6，2.5MPa

使用溫度：-28℃~+150℃（250℃特殊密封處理）

流體范圍：水，油品，腐蝕性介質

設計標準：GB12237 ANSI B16.34

試驗和檢驗：GB/T13927-92 API598

四、氣動衛生級三通球閥技術參數

GTD/ATD氣動執行器技術參數		氣動衛生級球閥閥體參數
類型	雙作用活塞式、彈簧復位式	公稱通徑	15～102mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.0MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不銹鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	304/316/316L不銹鋼
工作溫度	常溫型：-20℃～80℃（橡膠O型圈）	球體材質	304/316/316L不銹鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE
動作范圍	0～90°±5°	溫度	PTFE≤180℃
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	連接方式	快裝式、焊接式、螺紋式
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″	適用介質	啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	安全衛生，密封好、使用壽命長

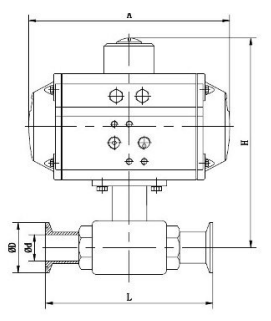

規格ISO	d	D	L	A	H
020	16	50．5	102	144	144
025	21	50．5	117	144	149
032	29	50．5	125	144	156
038	35	50．5	140	163	180
a51	47	64	180	214	206
063	59	77．5	200	214	212
076	72	91	220	'252	230
f189	80	106	235	252	235
0102	97	119	275	270	256
