美標氣動閘閥

口徑：DN50~800mm
特點：防爆、開關、定位器
介質任意流向、通道流暢
耐高溫、耐高壓、耐腐蝕、耐磨損、應用廣泛
帶有緩沖機構、手動轉換機構、靈活可靠
彈性楔形閘板、自動補償功能、密封性好、使用壽命長

聯系購買

分享到：

產品詳細

技術規范
設計依據		GB標準	ANSI標準
設計標準		GB/12237	ANSI B16.34
結構長度	對夾連接	GB/12221	ANSI B16.10
連接法蘭尺寸		GB/9113、JB/T79	ANSI B16.5
實驗和檢驗		JB/T9092	API 598
備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑	DN50~800mm
連接方式	法蘭
氣缸形式	雙作用
控制方式	開關型、調節型
公稱壓力	16、25、40bar（如需更高壓力訂貨時請注明）
氣源壓力	單作用:5~8bar
介質溫度	W3:-30~425℃ W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	金屬硬密封（H）、硬質合金（Y）
備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型

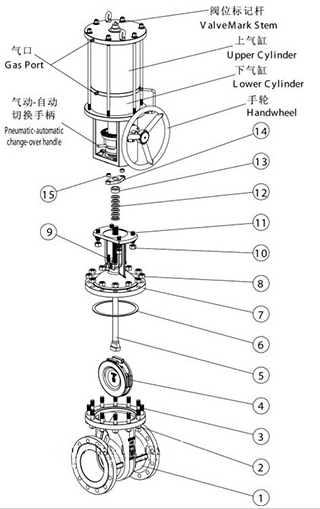

主要零件材質表
序號	零件名稱	材質
序號	零件名稱	C	P4	P6
1	閥體	WCB	ZG1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	螺帽	35	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	螺栓	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閘板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
5	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
7	閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	螺帽	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	吊環螺栓	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	螺帽	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
11	螺栓	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
12	填料	柔性石墨	柔性石墨	柔性石墨
13	填料壓套	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
14	填料壓板	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
15	螺帽	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型

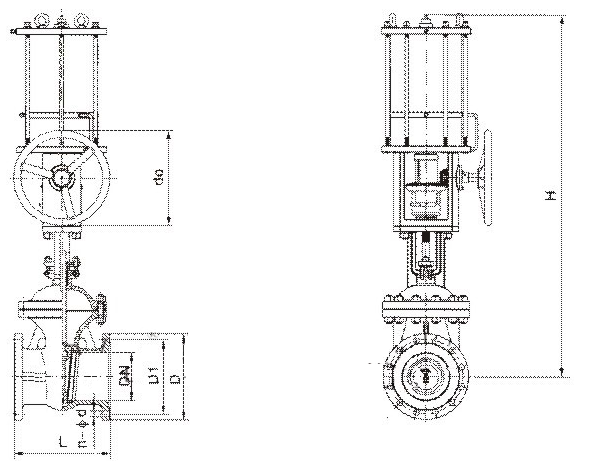

主要外形尺寸-PN16(16bar)
公稱通徑 [DN]	外形尺寸					連接尺寸
公稱通徑 [DN]	L	H	H1	H2	do	D	D1	D2	C	f	N-D
50	250	790	420	840	180	165	125	99	20	3	4-18
80	280	910	460	990	200	200	160	132	20	3	8-18
100	300	1050	560	1150	250	220	180	156	22	3	8-18
150	350	1240	660	1390	320	285	240	211	14	3	8-22
200	400	1520	810	1720	400	340	295	266	24	3	12-22
250	450	1700	930	1950	400	405	355	319	26	3	12-26
300	500	1930	1090	2230	450	460	410	370	28	4	12-26
350	550	2160	1230	2510	450	520	470	429	30	4	16-26
400	600	1330	1360	2730	500	580	525	480	32	4	16-30
450	650	2540	1510	2990	500	640	585	548	34	4	20-30
500	700	2750	1660	2150	550	715	650	609	36	4	20-33
600	800	3080	1910	3680	550	840	770	720	38	5	20-36
700	900	3570	2200	4270	600	910	840	794	40	5	24-36
800	1000					1025	950	901	42	5	24-39

附件選型
電磁閥	雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑
限位開關	遠程反饋開關信號
手操機構	可實現手動開、關閥門
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級

主要外形尺寸-PN25(25bar)
公稱通徑 [DN]	外形尺寸					連接尺寸
公稱通徑 [DN]	L	H	H1	H2	do	D	D1	D2	C	f	N-D
50	250	790	420	840	180	165	125	99	20	3	4-18
80	280	910	460	990	200	200	160	132	24	3	8-18
100	300	1050	560	1150	250	235	190	156	24	3	8-22
150	350	1240	660	1390	320	300	250	211	28	3	8-26
200	400	1520	810	1720	400	360	310	274	30	3	12-26
250	450	1700	930	1950	400	425	370	330	32	3	12-30
300	500	1930	1090	2230	450	485	430	389	34	4	16-30
350	550	2160	1230	2510	450	555	490	448	38	4	16-33
400	600	1330	1360	2730	500	620	550	503	40	4	16-36
450	650	2540	1510	2990	500	670	600	548	42	4	20-36
500	700	2750	1660	2150	550	730	660	609	44	4	20-36
600	800	3080	1910	3680	550	845	770	720	46	4	20-39
700	900	3570	2200	4270	600	960	875	820	50	5	24-42
800	1000					1085	990	928	54	5	24-48

主要外形尺寸-PN40(40bar)
公稱通徑 [DN]	外形尺寸					連接尺寸
公稱通徑 [DN]	L	H	H1	H2	do	D	D1	D2	C	D3xX	f	N-D
50	250	790	420	840	180	165	125	99	20	88x4	3	4-18
80	310	910	460	990	200	200	160	132	24	121x4	3	8-18
100	350	1050	560	1150	250	235	190	156	24	150x4.5	3	8-22
150	450	1240	660	1390	320	300	250	211	28	204x4.5	3	8-26
200	550	1520	810	1720	400	375	320	284	34	260x4.5	3	12-30
250	650	1700	930	1950	400	450	385	315	38	313x4.5	3	12-33
300	750	1930	1090	2230	450	515	450	409	42	364x4.5	4	16-33
350	850	2160	1230	2510	450	580	510	465	46	422x5	4	16-36
400	950	2330	1360	2730	500	660	585	535	50	474x5	4	16-39
450	1050	2540	1510	2990	500	685	610	560	50	524x5	4	20-39
500	1150	2750	1660	3250	550	755	670	615	52	576x5	4	20-42
600	1350	3080	1910	3680	550	890	795	735	60	676x5	5	24-48

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化
