美標法蘭卡套式旋塞閥

產品型號：X41F-150(Lb)/600(Lb)
公稱通徑：1/2"~8"in
公稱壓力：Class150~600Lbs
工作溫度： -29~180℃
適用介質：水、蒸汽、油品、硝酸類等

分享到：

產品詳細

產品特點
①美標卡套式軟密封旋塞閥密封性是通過卡套四周的密封面來實現的，獨特的 360° 金屬唇邊保護固定卡套；
②閥門沒有空腔給介質積聚；
③金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況；
④雙向流動，使用安裝更方便；
⑤零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

主要性能規范

型號	壓力級（Lb）	試驗壓力PS(MPa)			適用介質	適用溫度（℃）聚四氟乙烯
		殼體	密封（水）	低壓密封（氣）
X41F-150(Lb)C	150	3.0	2.2	0.5-0.7	水、蒸汽、油品等	≤150
	300	7.8	5.6
	600	15.3	11.2
X41F-150(Lb)P	150	3.0	2.2	0.5-0.7	硝酸類	≤150
	300	7.8	5.6
	600	15.3	11.2
X41F-150(Lb)R	150	3.0	2.2	0.5-0.7	硝酸類	≤150
	300	7.8	5.6
	600	15.3	11.2

主要執行標準

項目	設計	壓力－溫度基準	結構長度	法蘭連接尺寸	試驗與檢驗
標準	ANSI B16.34.AP1600	ANSI B 16.34	ANSI B 16.10	ANSI B 16.5	API598

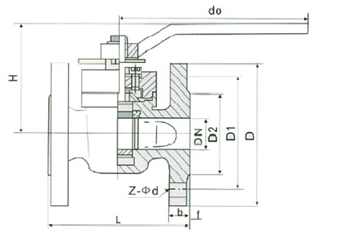

主要尺寸

壓力	公稱通徑DN		尺寸
壓力	(ln)	(mm)	D	D1	D2	L	H	do	b-f	z-Φd
150L b	1/2	15	89	60.5	35	108	110	150	12-2	4-Φ15
	3/4	20	98	70	43	117	115	150	12-2	4-Φ15
	1	25	108	79.5	51	127	115	180	12-2	4-Φ15
	11/4	32	117	89	64	140	135	270	13-2	4-Φ15
	11/2	40	127	98.5	73	165	140	280	15-2	4-Φ15
	2	50	152	120.5	92	178	150	300	16-2	4-Φ19
	21/2	65	178	139.5	105	190	165	350	18-2	4-Φ19
	3	80	190	152.5	127	203	180	400	19-2	4-Φ19
	4	100	229	190.5	157	229	380	-	24-2	4-Φ19
	5	125	254	216	186	254	460	-	25-2	8-Φ22
	6	150	279	241.5	216	267	520	-	27-2	8-Φ22
	8	200	343	298.5	270	292	580	-	30-2	8-Φ22
