上裝偏心半球閥

產品型號：DYQ40型
公稱通徑：DN100~1400mm
公稱壓力：PN1.0~1.6MPa
主要材質：碳鋼WCB/不銹鋼CF8
適用介質：天然氣、煤氣、液化氣、原油、重油
適用溫度：≤425℃
法蘭連接尺寸：GB/T 9113.1-2000.ASME/ANSI 16.5

聯系購買

分享到：

產品詳細

上裝偏心半球閥產品簡介：

上裝偏心半球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱、油品、天然氣、液態固態兩相混或容易化學結晶的介質等要求嚴禁的場合?？纱妫和ㄓ瞄y、油化工專用閥、燃?xì)鈱Ｓ瞄y、料漿專用閥、煤粉灰渣專用閥等。

上裝偏心半球閥采用偏心結構原理，通過傳動機構達到閘緊、調節、關閉的目的。雙偏心結構球閥在開啟時球體藏于閥腔內，流通載面大，關閉時閥芯球面沿閥座漸進，具有剪切功能，有效地切除結垢障礙，實現可靠密封。

上裝偏心半球閥工作原理：

本系列球閥是傳統球閥富有靈性變化的結晶，它是將金屬球冠固定在偏心球體上，通過偏心曲軸的90度旋轉，實現閥門的啟閉，與金屬球冠密封面接觸的金屬閥座在軸向和徑向浮動，以補償球冠與閥座的配閘閥。簡單可靠的結構及有效的密封方式使它不但可以具有優勢地替代閘閥，而且可適用于不可使用的系統中。可以推廣應用于石油、化工、電力和冶金等行業，其核心技術屬國內首創，它設計獨特、結構新穎。其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。

上裝偏心半球閥產品特點：

1、密封嚴密、輸送有害氣體可達零泄露。

2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求。

3、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。

4、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。

主要性能規范：

公稱壓力 Nominal pressure		0.6	1.0	1.6	2.0	2.5	4.0	5.0	6.4	10
殼體試驗壓力 Shell test pressure		0.9	1.5	2.4	3.0	3.8	6.0	7.5	9.6	15
高壓密封試驗 High pressure tight test		0.66	1.1	1.8	2.2	2.8	4.4	5.5	7.1	11
適用介質及溫度℃ Applicable media & Temperature	DYQ40型	水、蒸汽、紙漿等溶液 Water,vapor,pulp,and other solutions,t≤180℃
	DYQ40型	天然氣、煤氣、液化氣、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃
	DYQ40型	溶液、礦漿、氧化鋁粉、煤粉、煤灰、含塵氣體、廢渣等 Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas, waste residues,etc.t ≤300℃

☆上裝偏心半球閥主要零件材質及代號 Materials and codes of main parts

零件名稱 Name of part	DYQ40型	DYQ40型	DYQ40型
閥體 Valve body	碳鋼WCB/不銹鋼CF8 Carbon steel WCB stainless steel CF8	碳鋼WCB/不銹鋼CF8 Carbon steel WCB stainless steel CF8	碳鋼WCB/不銹鋼CF8 Carbon steel WCB stainless steel CF8
閥桿 Valve stem	2Cr13/304	2Cr13/304	2Cr13/304
閥芯密封副 Sealing set for valve body	WCB/CF8+Cr	WCB/CF8+硬化合金鋼 WCB/CF8+Hardens alloy steel	特種硬化合金鋼質 JK117/17Co合金 Special hardened alloy steel JK117/17Co alloy steel
閥座密封副 Sealing set for valve seat	PTFE/Molon	WCB/CF8+硬化合金鋼 WCB/CF8+Hardens alloy steel	特種硬化合金鋼質 JK117/17Co合金 Special hardened alloy steel JK117/17Co alloy steel

☆說明：1、本產品法蘭連接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5規定的突面法蘭；
2、結構長度參照GB 12221-2005，ASNE B16.10的規定；
3、制造和驗收技術條件參照GB12237-89，API 6D；
4、壓力試驗按JB/T9092-1999，GB/T13927-92，AP1598的要求。

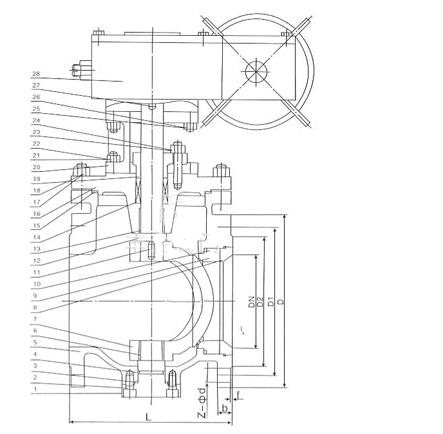

公稱壓力 PN	公稱通徑 DN（mm）	尺寸
公稱壓力 PN	公稱通徑 DN（mm）	L	D	K	d	b	z-d0	Hw	Hd
1.0MPa	100	229	220	180	156	22	8-φ18	330	380
	125	254	210	210	184	22	8-φ18	345	405
	150	267	240	240	211	24	8-φ22	370	440
	200	292	295	295	266	24	8-φ22	405	470
	250	330	350	350	319	26	12-φ22	480	540
	300	403	400	400	370	26	12-φ22	520	580
	350	430	460	460	429	26	16-φ22	570	630
	400	530	515	515	480	26	16-φ26	630	710
	450	580	565	565	530	28	20-φ26	690	770
	500	660	620	620	582	28	20-φ26	740	820
	600	840	725	725	682	34	20-φ30	840	940
	700	900	840	840	794	34	24-φ30	960	1040
	800	1000	950	950	901	36	24-φ33	1080	1180
	900	1100	1050	1050	1001	38	28-φ33	1190	1280
	1000	1200	1160	1160	1112	38	28-φ36	1310	1420
	1200	1300	1380	1380	1328	44	32-φ39	1420	1530
	1400	1500	1590	1590	1530	48	36-φ42	1540	1650
1.6MPa	100	229	180	180	156	22	8-φ18	330	380
	125	254	210	210	184	22	8-φ18	345	405
	150	267	240	240	211	24	8-φ22	370	440
	200	292	295	295	266	24	12-φ22	405	470
	250	330	355	355	319	26	12-φ26	480	540
	300	403	410	410	370	28	12-φ26	520	580
	350	430	470	470	429	30	16-φ26	570	630
	400	530	525	525	480	32	16-φ30	630	710
	450	580	650	585	548	40	20-φ30	690	770
	500	660	770	650	609	44	20-φ33	740	820
	600	840	840	770	720	54	20-φ36	840	940
	700	900	950	840	794	40	24-φ36	960	1040
	800	1000	1050	950	901	42	24-φ39	1080	1180
	900	1100	1125	1050	1001	44	28-φ39	1190	1280
	1000	1200	1255	1170	1112	46	28-φ42	1310	1420
	1200	1300	1485	1390	1328	52	32-φ48	1420	1530
	1400	1500	1590	1590	1530	58	36-φ48	1540	1650
