氣動四氟蝶閥

產品中心 > 氣動閥門系列 > 氣動四氟蝶閥

氣動四氟蝶閥

產品型號：D671F
公稱通徑：DN50～1200mm
公稱壓力：0.6~1.6MPa
閥體材質：球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
適用溫度：-30～+70℃
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
分享到：

一、氣動四氟密封蝶閥 產品概述

       AT氣動四氟蝶閥由四氟密封蝶閥和不銹鋼閥板、閥桿構成。氣動四氟密封蝶閥適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，在食品、醫藥、化工、石油、電力、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

 AT氣動四氟蝶閥主要特點
 1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
 2、操力矩小，操作方便，省力靈巧。
 3、可以任何位置安裝，維修方便。
 4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
 5、密封材料耐老化、耐腐蝕，使用壽命長等特點。


二、氣動四氟蝶閥主要技術參數

1、閥體

閥體形式直通式鑄造閥體
公稱通徑DN50～1200mm
公稱壓力PN 0.6、1.0、1.6 MPa
法蘭標準GB、JB、HG、ANSI、JIS
連接形式對夾式、法蘭式
壓蓋型式一體式
密封填料V型聚四氟乙烯填料、柔性石墨填料


 2、閥內件

閥板形式垂直板式(蝶形)
流量特性開關型：線性；調節型：近似等白分比


 3、執行機構

執行器型號GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力400～700KPa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-30～+70℃
作用形式單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
       雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等


 三、氣動四氟蝶閥主要性能指標

公稱通徑DN（mm）50～2000
公稱壓力PN（MPa）0.61.01.6
試驗壓力強度試驗0.91.52.4
密封試驗0.661.11.76
氣密封試驗0.60.60.6
適用介質空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動。


 四、氣動四氟蝶閥零件材料

零件名稱材料
閥體球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈聚四氟乙烯、PTFE
閥桿2Cr13、不銹鋼
填料O型圈

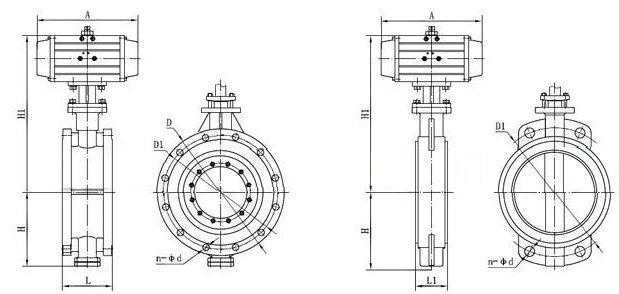

外形連接尺寸

公稱通徑
DN(mm)		5065801001251502002503003504004505006007008009001000
L9090100115130140150250270290310330350390430470500550
L143464956647071768392102113127154165190203216
H法蘭式637083105115137164206230248289320343413478525585640
對夾式637083105115137164206230248289320343413478525585640
n-φd4-184-188-188-188-188-2212-2212-2612-2616-2616-3020-3020-3320-3624-3624-3928-3928-42
H1根據所配執行機構而定
A根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D165185200220250285340405460520580640715840910102511251255
D112514516018021024029535541047052558565077084095010501170

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
