閥門氣動執行器工作原理

閥門氣動執行器概述：

       氣動執行器（即通常所說的氣動頭）又稱氣動執行機構或氣動裝置，是利用壓縮空氣的氣源壓力來驅動啟閉或調節閥門的執行裝置，主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成。氣動執行器一般與各類閥門配套使用，其中還包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。閥門的開，關，開多少，關多少，均用壓縮空氣來進行控制。

閥門氣動執行器工作原理：

      氣動執行器根據作用形式可分為單作用和雙作用，雙作用執行器表現為氣開氣關式，即通氣打開，通氣關閉，失去氣源時，無動作，停留原位。而單作用執行器具有彈簧復位的功能，一般有常閉型和常開型，即通氣打開，失去氣源時，自動復位到初始狀態。在危險的工況中使用較多，可在失去氣源貨出現突發故障時，將閥門快速關閉或打開。

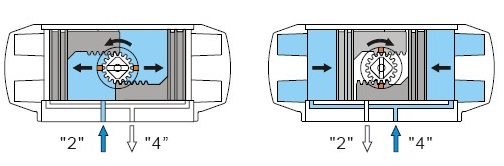

【雙作用氣動執行器工作原理】

      當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸 (齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D）

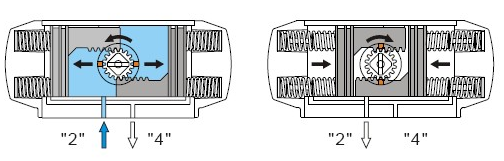

【單作用氣動執行器工作原理（帶彈簧復）】

      當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活 塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排 出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，彈簧復位時輸出軸即變?yōu)榉聪蛐D）
